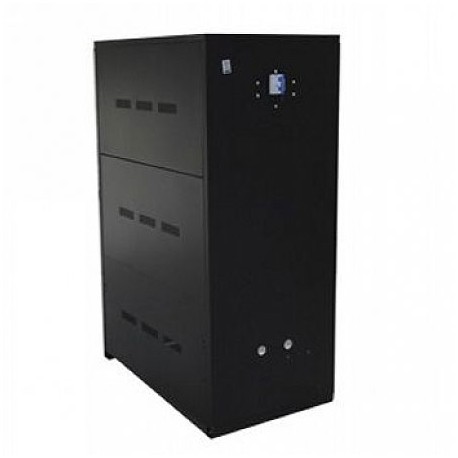

Габариты корпуса (ШхВхГ) - 470 х 1177 х 800 мм, кол-во уровней = 4, макс. кол-во АКБ 100Ач = 16 шт
Руководство по эксплуатации батарейного шкафа BFT 8-16-20
Стандартная комплектация батарейных шкафов:
Тип шкафа |
Комплектация |
Мощность ИБП* |
BFT4 |
Кабели под 4 АКБ 75-120 Ач |
До 3 кВА |
BFT8 |
Кабели под 8 АКБ 75-120 Ач |
До 3 кВА |
BFT16 |
Кабели под 29 АКБ 24-55 Ач, авт. выключатель |
До 60 кВА |
BFT20 |
Кабели под 20 АКБ 75-120Ач, авт. выключатель |
До 20 кВА |
BFT40 |
Блок защиты от короткого замыкания: рубильник с предохранителями, медные шины |
До 240 кВА |
* Возможно изменение комплектации под различные ИБП (вплоть до 500 кВА) в соответствии с пожеланиями заказчика.
Характеристики:
Тип |
Габариты (мм) |
Размер полок (уровней) |
Кол-во уровней |
Вес |
||||
Ширина |
Высота |
Глубина |
Ширина |
Высота |
Глубина |
|||
BFT4 |
460 |
300 |
760 |
420 |
290 |
750 |
1 |
11 |
BFT8 |
470 |
62 |
800 |
420 |
294 |
790 |
2 |
28 |
BFT16 |
470 |
1177 |
800 |
420 |
285 |
790 |
4 |
48 |
BFT20 |
470 |
1464 |
800 |
420 |
283 |
790 |
5 |
60 |
BFT40 |
877 |
1800 |
885 |
760 |
297 |
800 |
5 |
182 |
Размещение аккумуляторных батарей AQQU в шкафе:
Размещение батарей AQQU |
BFT4 |
BFT8 |
BFT16 |
BFT20 |
||
Тип |
Емкость, Ач |
Максимальное количество, шт |
||||
MP1280 |
8 |
24 |
58 |
111 |
140 | |
MP12120 |
12 |
16 |
40 |
76 |
96 | |
MP12170 |
17 |
18 |
40 |
78 |
98 | |
12ML45 |
45 |
8 |
16 |
32 |
40 |
|
12ML55 |
55 |
8 |
16 |
32 |
40 | |
12ML75 |
75 |
4 |
8 |
16 |
20 | |
12ML100 |
100 |
4 |
8 |
16 |
20 |
|
12ML120 |
120 |
4 |
8 |
16 |
20 |
|
HP12-50W |
9 |
24 |
58 |
111 |
140 | |
HP12-116W |
20 |
18 |
40 |
76 |
96 |
|
12HFL155W | 28 | 10 | 20 | 40 | 50 | |
12HFL165W |
33 |
10 |
20 |
40 |
50 |
|
12HFL470W |
100 |
4 |
8 |
16 |
20 |
|
12XFT50 |
50 |
9 |
18 |
36 |
45 | |
12XFT100 |
100 |
3 |
6 |
12 |
15 |
|
12XFT150 |
150 |
29 |
