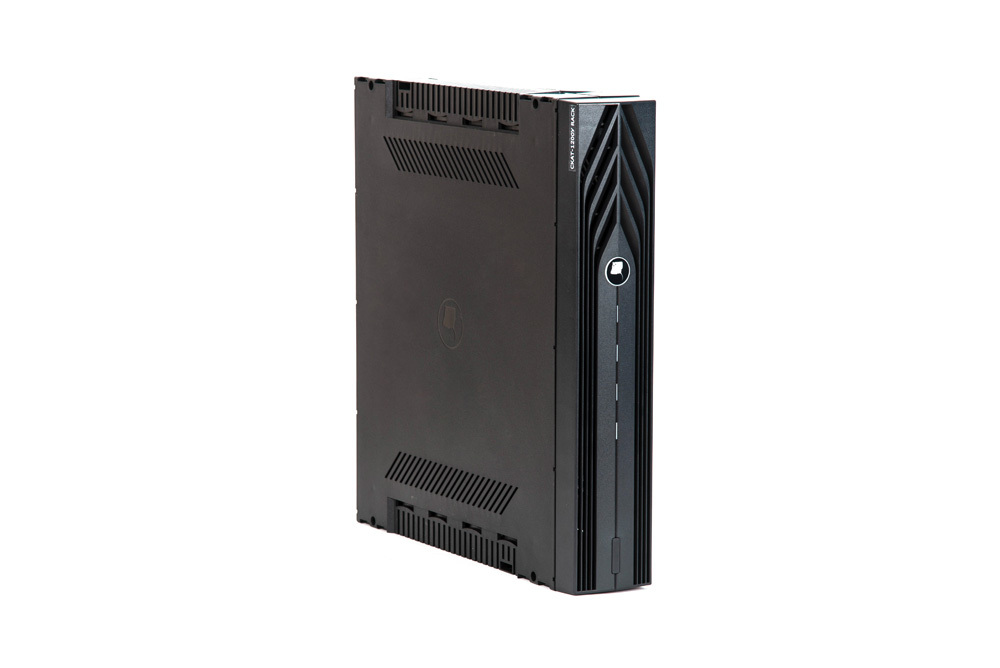

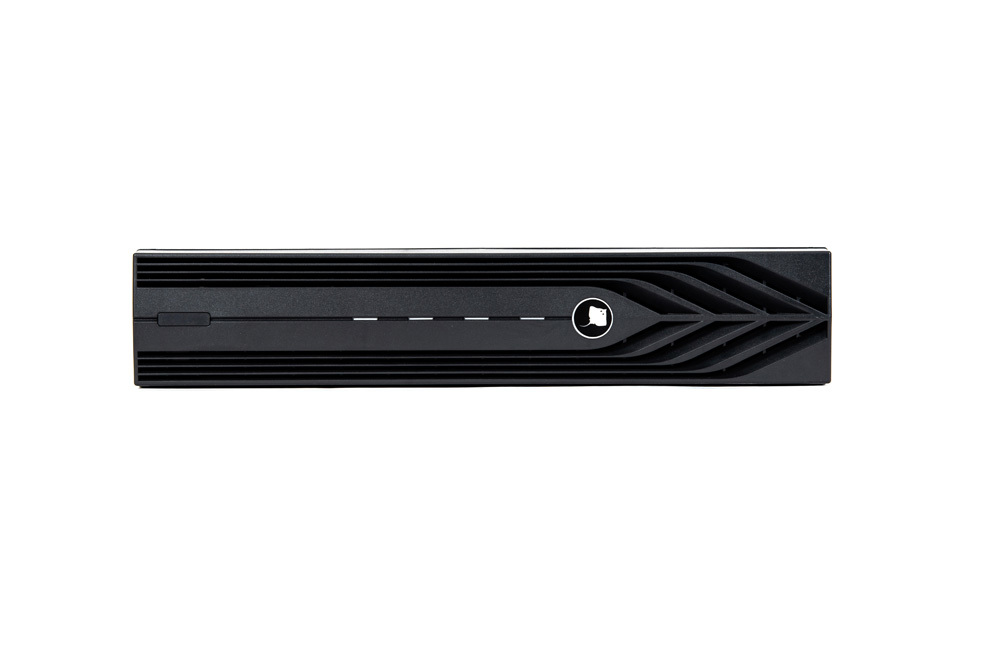

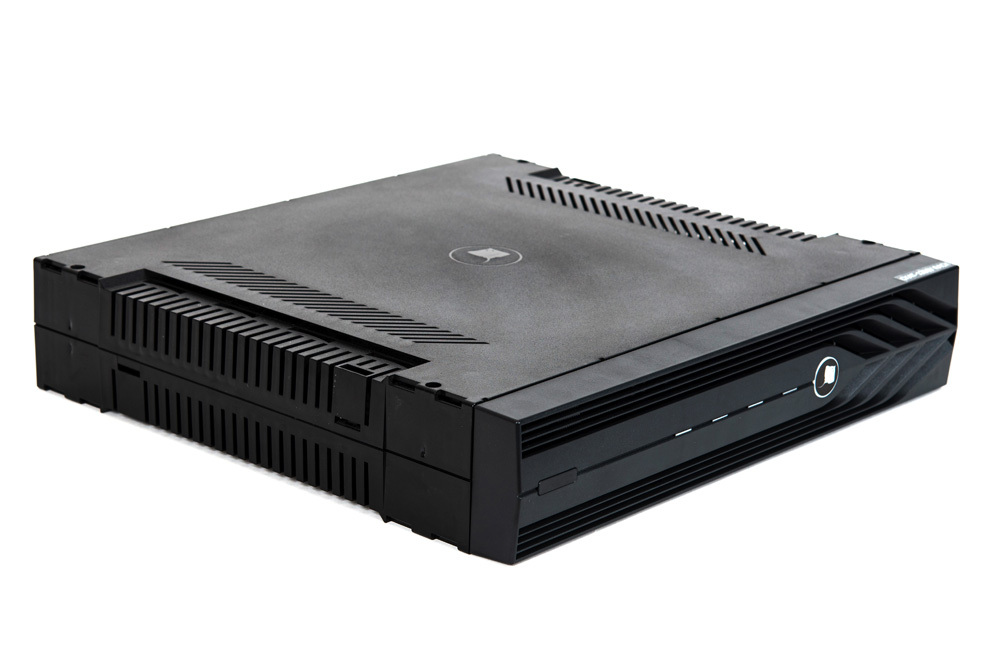

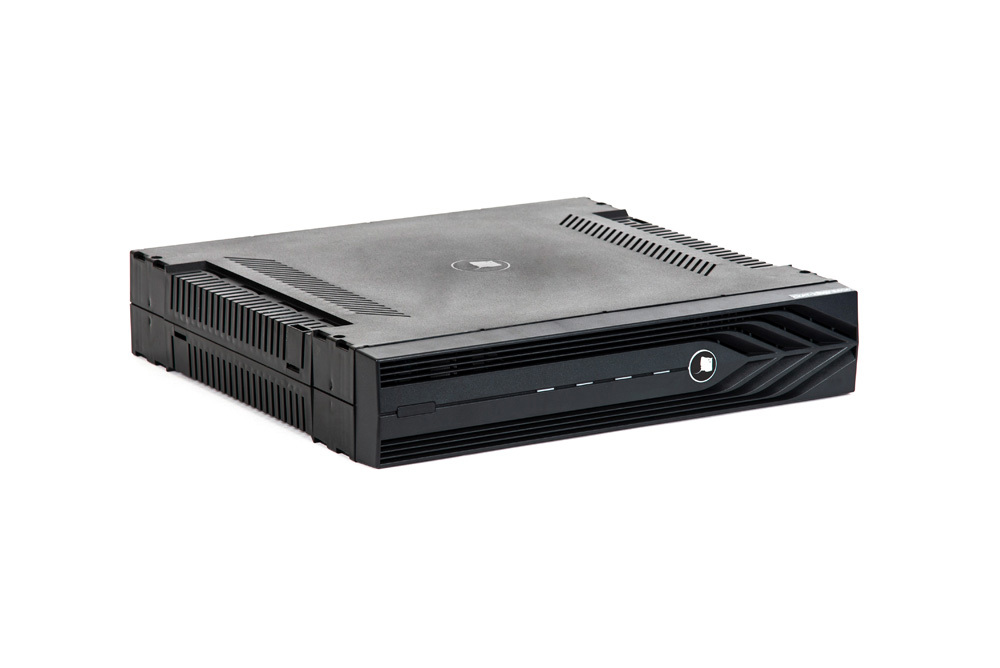

SKAT-V.24DC-18 RACK предназначено для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18 А.
Источник вторичного питания SKAT-V.24DC-18 RACK выполнено в корпусе высотой 2U и предназначено для установки в стойки или шкафы 19".
Особенности SKAT-V.24DC-18 RACK
- питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п.2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 18 А;
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
- ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;
- температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ (входит в комплект поставки);
- автоматический переход в режим питания нагрузки от внешней АКБ постоянным напряжением согласно п.2 таблицы, с током потребления не более 18 А при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);
- защита источника и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
- защита от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
- световая индикация режима работы источника светодиодными индикаторами «СЕТЬ», АКБ», «ВЫХОД», «АВАРИЯ»;
- защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- функция «холодный запуск», обеспечивающая восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения нажатием на кнопку «холодный запуск»;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами трёх реле сигнальных выходов.
Технические характеристики SKAT-V.24DC-18 RACK
| 1 | Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 187…250 | |
| 2 | Выходное напряжение постоянного тока, В | при наличии напряжения сети 220 В, режим «ОСНОВНОЙ | 26,0*…27,7 |
| при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» | 21,0…27,5 | ||
| 3 | Напряжение заряда АКБ при наличии сетевого напряжения | 26,0…27,8 | |
| 4 | Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ?С | -40…38** | |
| 5 | Ток нагрузки максимальный, A | при наличии сети 220 В, режим «ОСНОВНОЙ» | 18 *** |
| от АКБ, режим «РЕЗЕРВ» | 18 | ||
| 6 | Ограничение тока заряда АКБ (устанавливается переключателем), A | 3; 6; 9; 18; | |
| 7 | Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более | 0,4 | |
| 8 | Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более | 150 | |
| 9 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 20,5…21,5 | |
| 10 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 30 | |
| 11 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| 12 | Рекомендуемая ёмкость АКБ, Ач | 26—100**** | |
| 13 | Количество АКБ, шт. | 2 | |
| 14 | Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 | «ВЫХОД» и «АКБ» | 2,5 |
| «Информационные 2,5 выходы» | |||
| 15 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 445х415х88 |
| в упаковке | 525х455х97 | ||
| 16 | Масса, НЕТТО (БРУТТО), кг, не более | 3,4 (4,6) | |
| 17 | Диапазон рабочих температур, °С | -10…+40 | |
| 18 | Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| 19 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | |
* При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
** Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
*** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
**** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в п.12 таблицы.
